400-060-6098

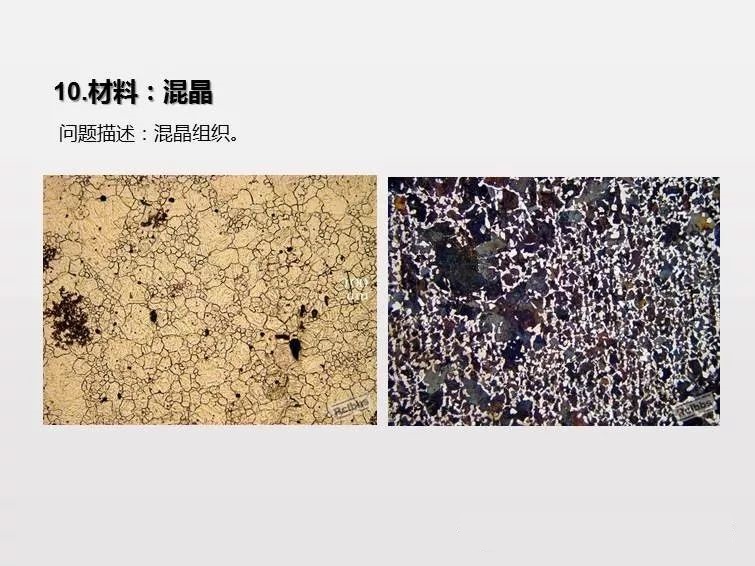

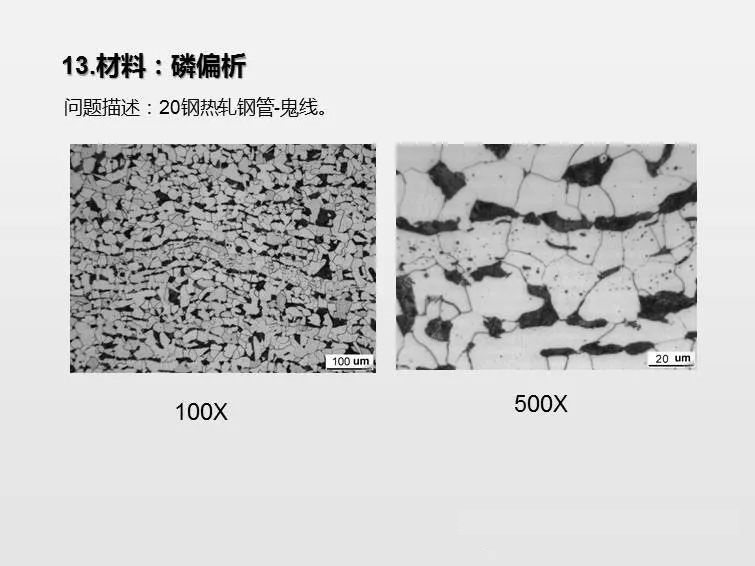

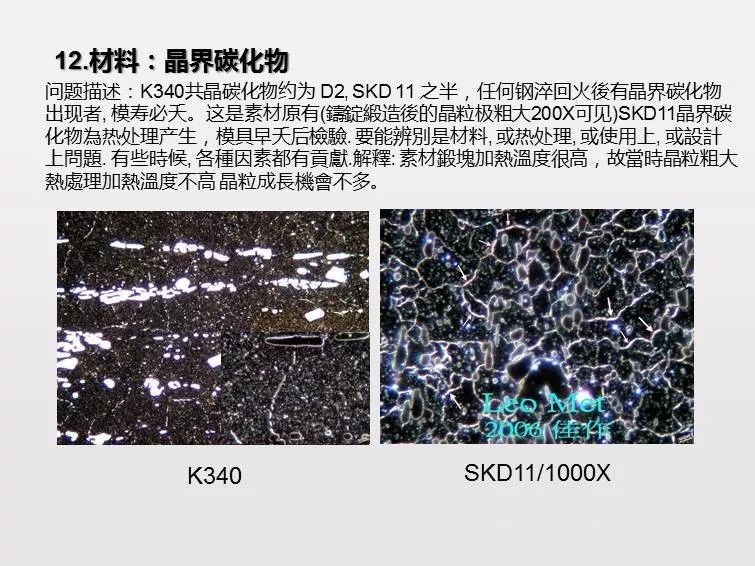

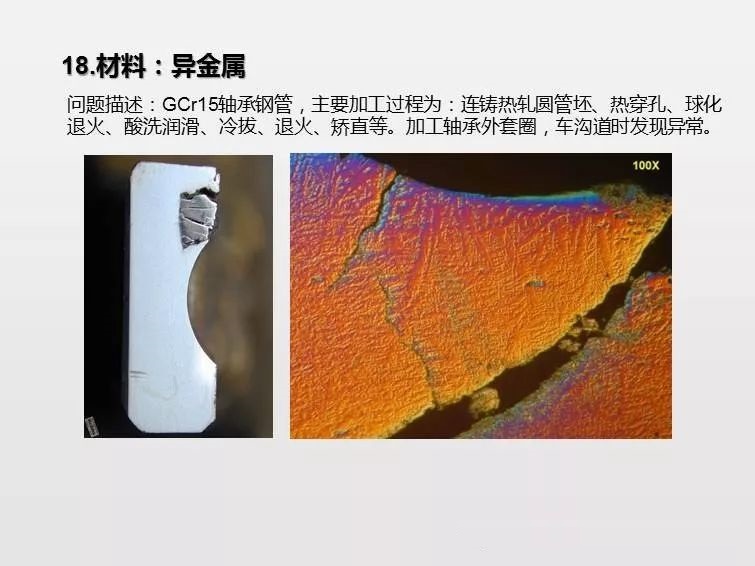

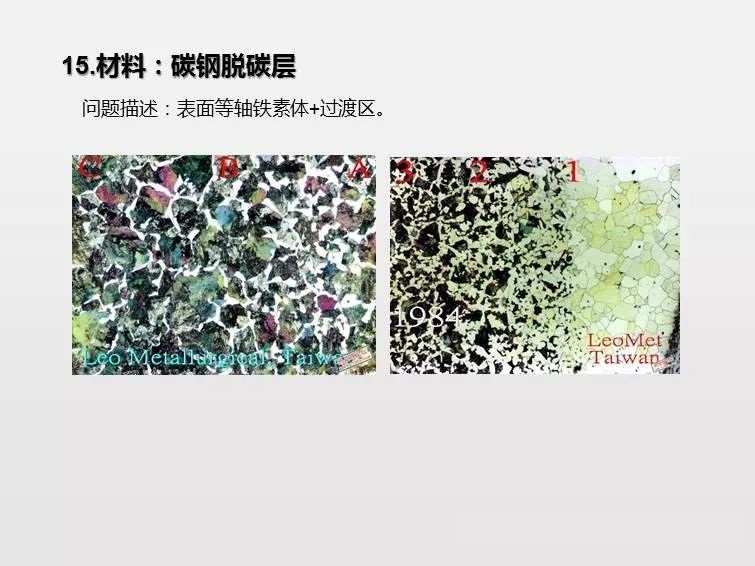

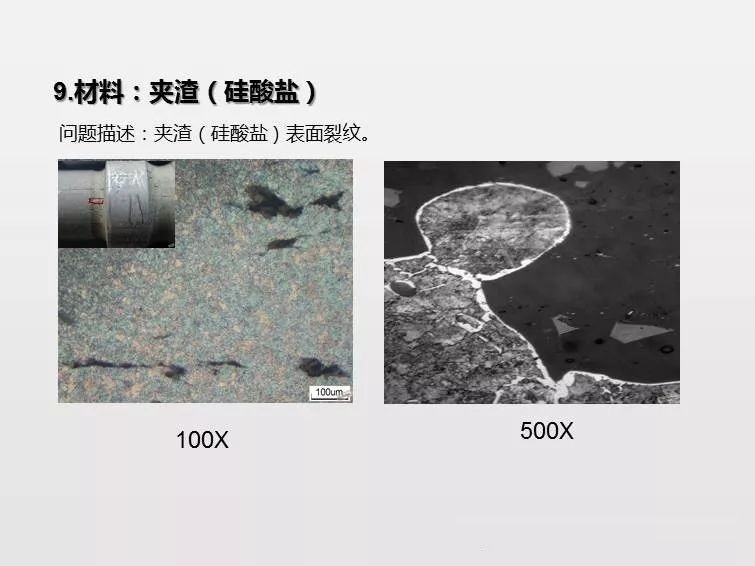

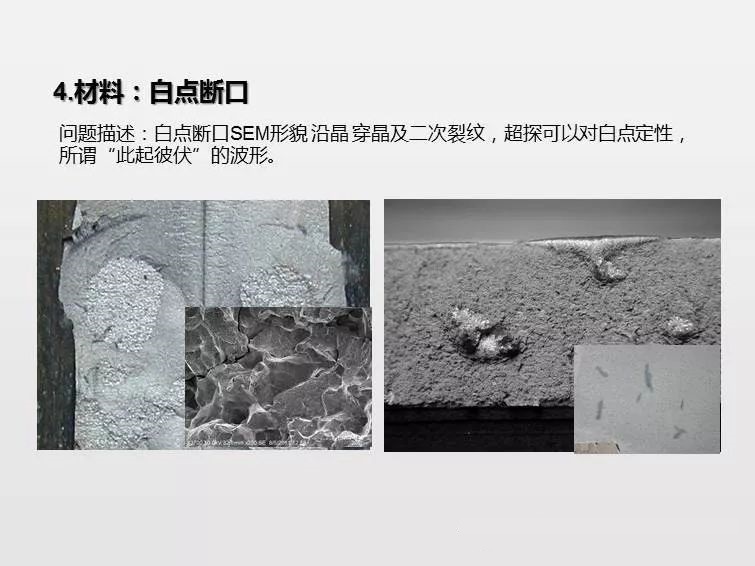

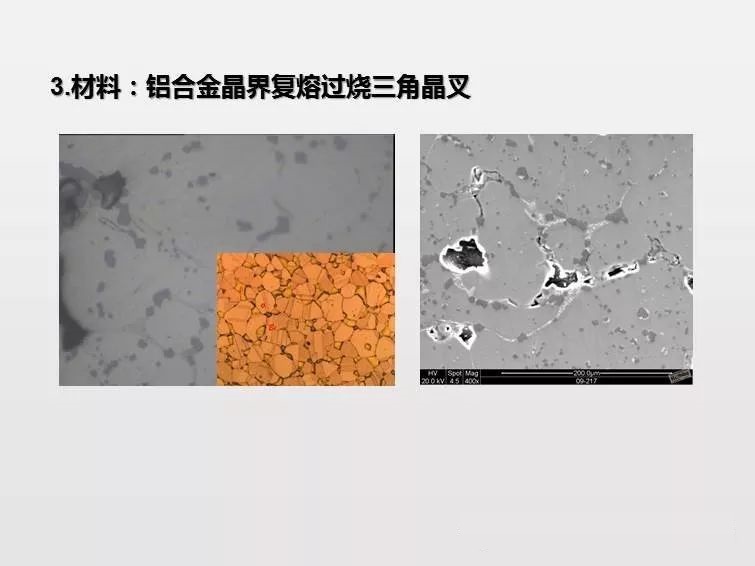

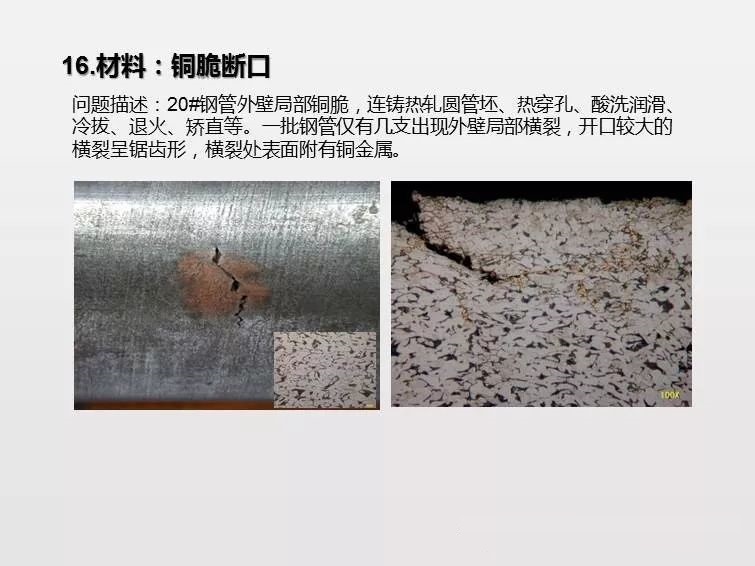

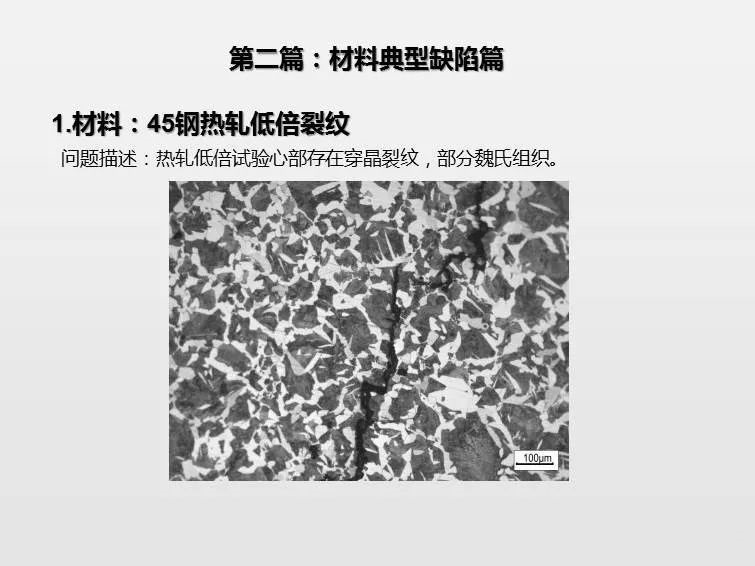

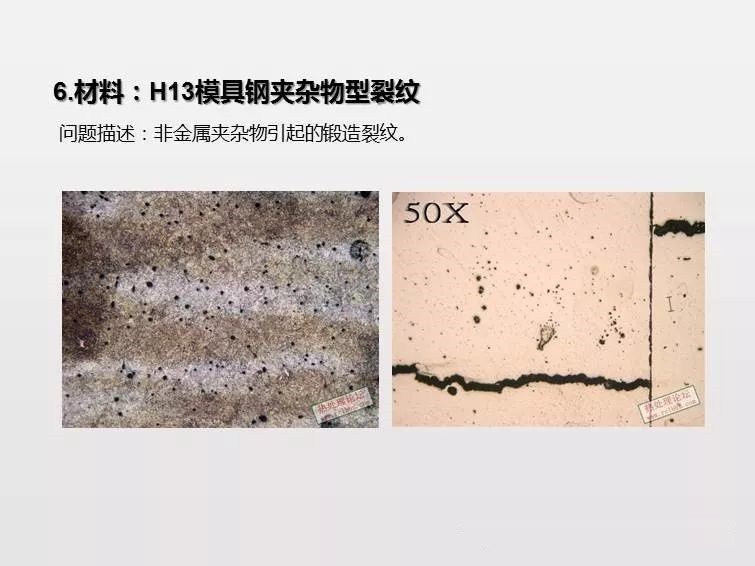

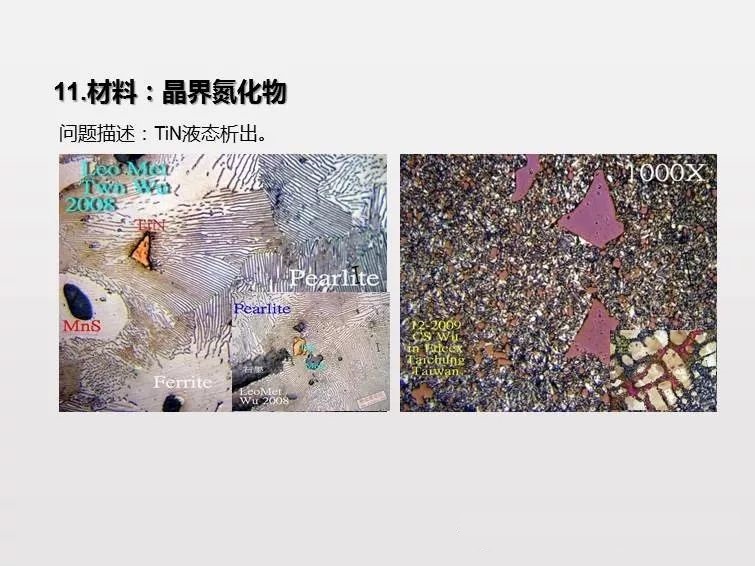

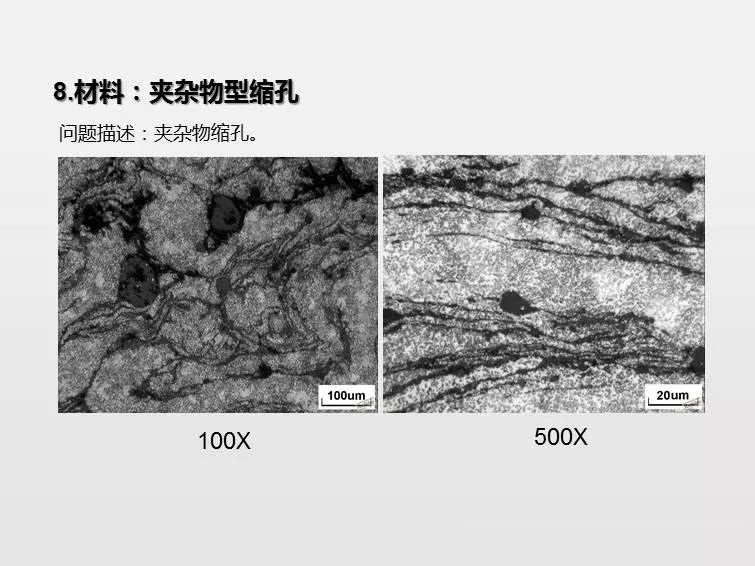

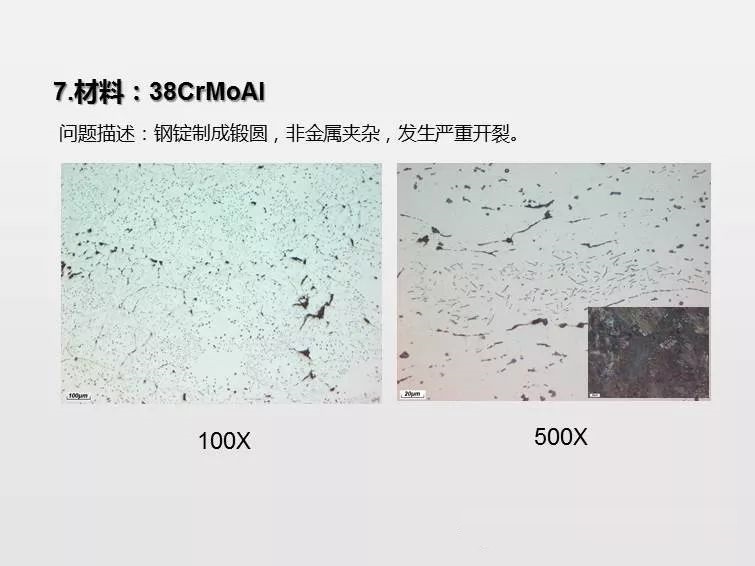

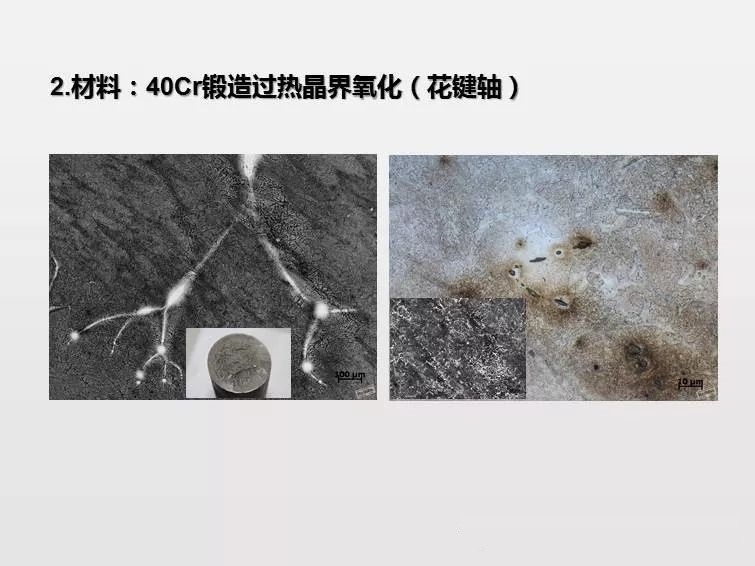

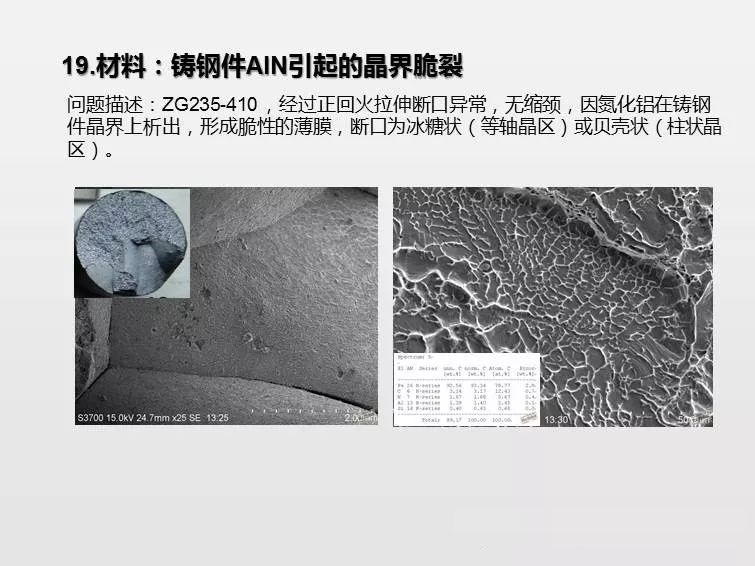

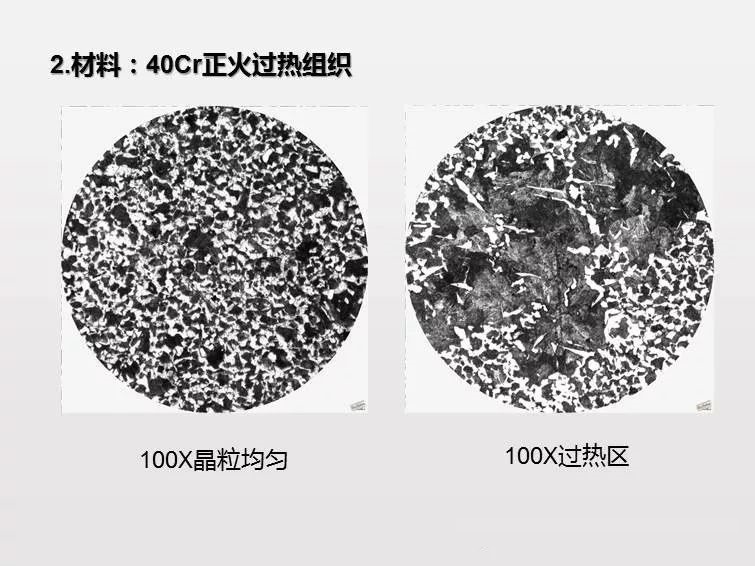

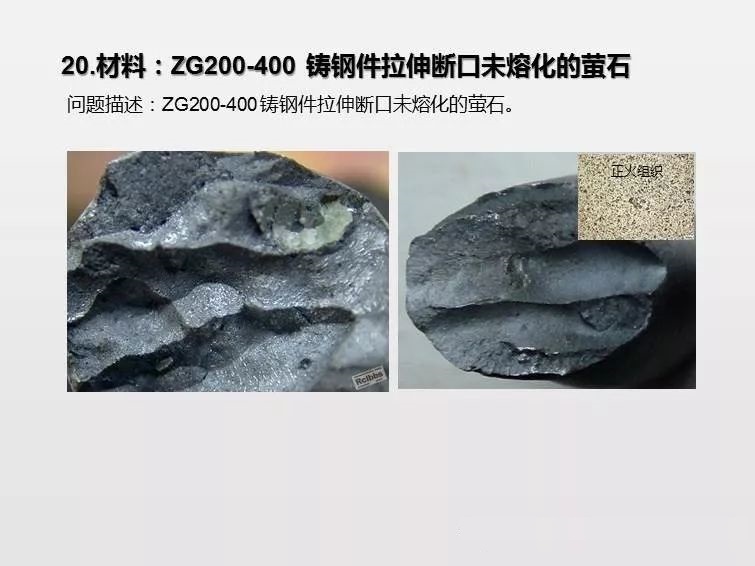

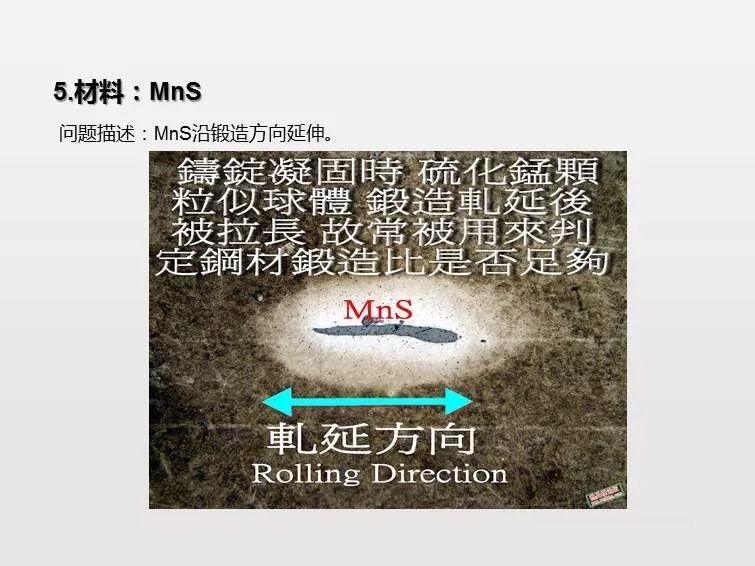

钢的组织缺陷是指需利用金相显微镜析验才能判别的显微组织缺陷,它和宏观分析的不同之处在于放大倍数(宏观，肉眼或20倍以下;微观，50~1000倍）,首先简介一下金相试样的制备过程,然后简略的介绍一下钢中常见的几种组织缺陷,如:带状组织，带状碳化物，网状碳化物，碳化物液析,钢中的非金属夹杂物，过热，过烧组织等。正确判断钢中的各种组织缺陷,以及形成原因，和为防止或消除这些组织缺陷应采取的措施是十分重要的工作。
苏公网安备：
