阀座密封性能测试方案

发布时间:2022-05-31 访问量:518次 来源:隐石检测

1、 试验对象

阀门实际工况: 进气 6bar、 背压 2bar;

泄漏量目标值: 阀门泄露量是≤ 0.05%Cv 阀门 Cv 值为 5.3m3/h 即泄露量为 ≤ 0.05%*5.3=0.00265m3/h=0.044L/min=44ml/min

2、 试验目的

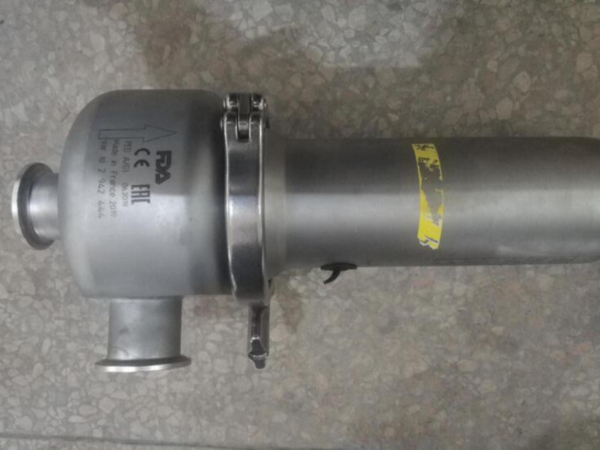

测试下图阀门在进气压力 6bar, 背压 2bar 下的阀座密封性能。

阀座密封性试验

3、 试验原理

气体阀座密封试验的原理为将阀座两端压力差设定到预定值, 保压相应时间后, 通过气体流量计测定阀门的阀座泄漏量。

4、 试验方案

(1) 将阀门进行改装, 取消背压 2bar 的功能;

(2) 试验时将进气压力设定在 5bar, 保证实际工况下 4bar 的压力差;

(3) 通过保压 60s 后, 将气体流量计接到阀门出口端, 读取最大泄漏量值, 与目标值进行比较。

(4) 阀门的进口和出口需要设计连接工装。
