HIC试验的一些问题

 一、HIC是什么意思？

HIC是指法兰、锻件、三通、钢管、输油管道、石油套管、钻具的HIC试验，HIC试验又被称为氢致开裂或者抗氢诱导裂纹试验。适一般是石油炼化、天然气方面，用于在酸性环境下使用。

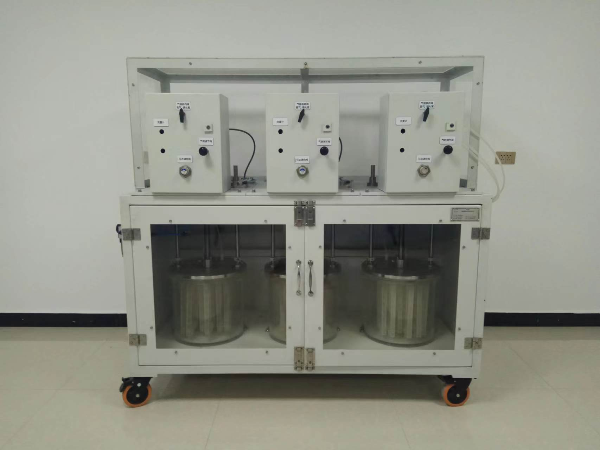

HIC试验装置

二、什么材质需要做HIC试验呢？

例如：Q245R (HIC)-I指的是钢种级别Q245R，腐蚀试验只做抗氢致开裂检验(HIC)，成分要求熔炼分析P≤0.015、S≤0.003;成品分析P≤0.01，S≤0.004。

常见的HIC抗氢钢钢板牌号有：Q245RHICQ345RHIC SA516Gr60HIC SA516Gr70HIC 15CrMoR(H)SA387Gr11Cl2(H)Q245R(R-HIC) Q345R(R-HIC)SA516Gr70(R-HIC)14Cr1MoR(H)SA387Gr12(H)临氢钢板12Cr2Mo1R(H)。

三、HIC试验检测标准是什么？

NACE TM0284 管道钢和压力容器钢抗氢致开裂评定方法

GB/T 8650 管线钢和压力容器钢抗氢致开裂评定方法

四、HIC试验试样有什么规定？

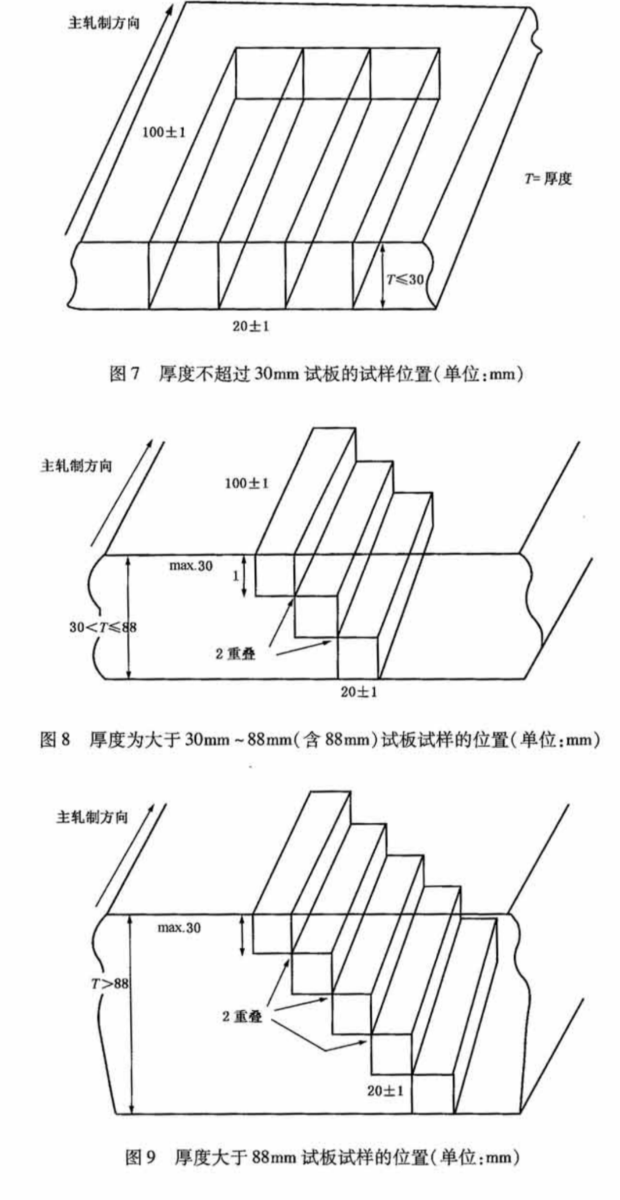

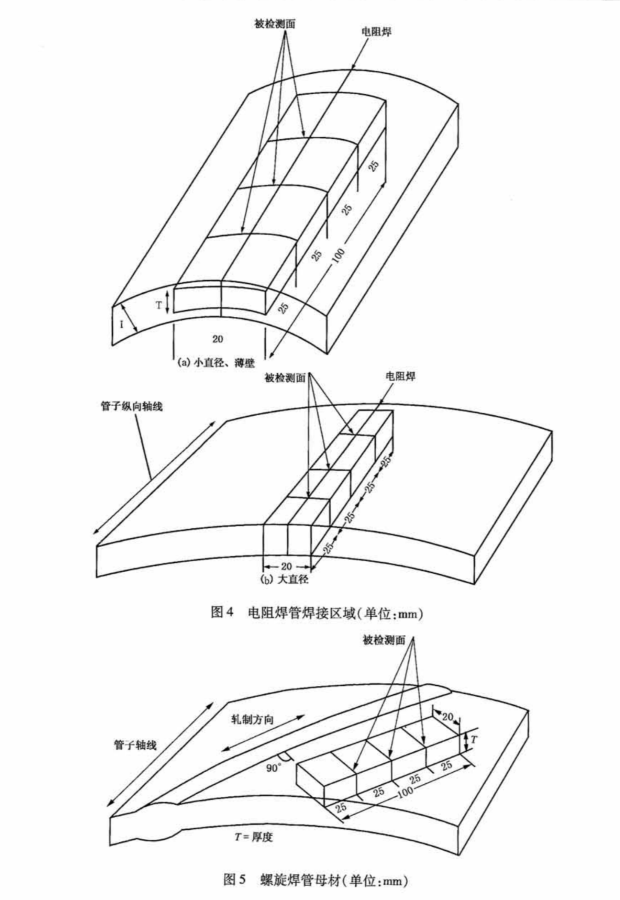

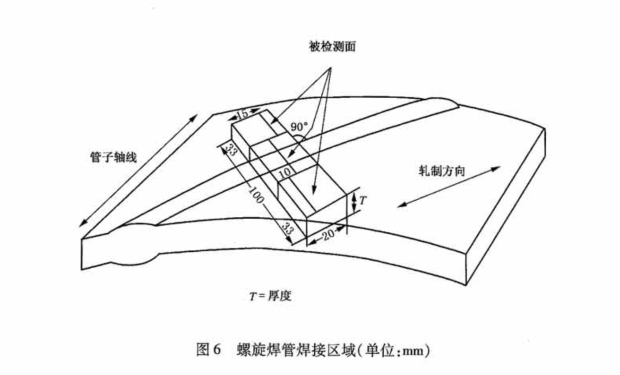

试样尺寸：100 X20mm，试样厚度不超过30mm，一组三根试样。管、板材的取样见下图。

五、HIC试验如何测试?

A、按氢致开裂的相应标准加工试样。对加工好的试样进行打号，并观察试样表面有无毛刺、锈蚀、油污等，若有则应采取相应处理。

B、用丙酮清洗试样，清洗后，试样的测试部分不能用手或其它可能损坏其表面的物体碰触

C、将样品放入容器，连接试验系统，并立即通入氮气(N2)除氧，除氧时间不少于1小时，确保通入硫化氢(H2S)前溶液中无氧。

D、通入硫化氢(H2S)气体，通入速度达到200ml/min.L溶液持续60min，后持续保持H2S气体正压通入(H2S的通入操作方法见附录Ⅱ)。并且应在通入气体前打开气体超标报警器。试验过程中应保证试验温度在25±3℃，试验前溶液PH2.6～2.8之间，结束后的PH不应大于4，持续时间为96h。

E、试验结束后关闭H2S气阀，并通入氮气吹扫，时间不小于6h以充分赶出容器及气管中残余的H2S气体。

F、取出试样，进行相应的评定，做好记录，并对容器进行清洗。

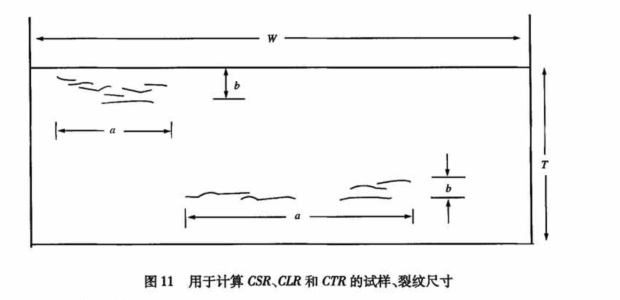

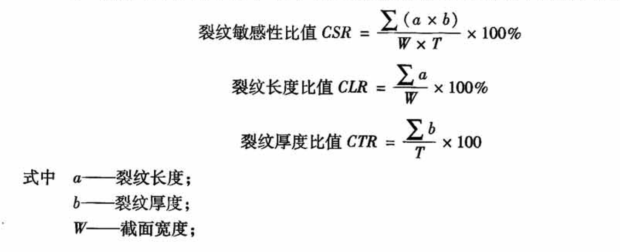

六、HIC试验如何评定？
