400-060-6098
氯离子腐蚀_氯离子浓度对不锈钢的腐蚀情况以及氯离子对不锈钢腐蚀的机理
在化工生产中，腐蚀在压力容器使用过程中普遍发生，是导致压力容器产生各种缺陷的主要因素之一。普通钢材的耐腐蚀性能较差，不锈钢则具有优良的机械性能和良好的耐腐蚀性能。Cr和N i是不锈钢获得耐腐蚀性能最主要的合金元素。Cr和Ni使不锈钢在氧化性介质中生成一层十分致密的氧化膜，使不锈钢钝化，降低了不锈钢在氧化性介质中的腐蚀速度，使不锈钢的耐腐蚀性能提高。氣离子的活化作用对不锈钢氧化膜的建立和破坏均起着重要作用。
关于不锈钢材质耐氯离子腐蚀标准可参照《火电厂循环水处理》
（1）T304不锈钢氯离子含量为0-200mg/L
（2）T316不锈钢氯离子含量为<1000mg/L
（3）T317不锈钢 氯离子含量为<5000mg/L
液压试验应符合下列规定：液压试验应使用洁净水。当对不锈钢、镍及镍合金管道，或对连有不锈钢、镍及镍合金管道或设备的管道进行试验时，水中氯离子含量不得超过25mg/L（25ppm）。
2、不锈钢、超级不锈钢和钛材所用氯离子环境

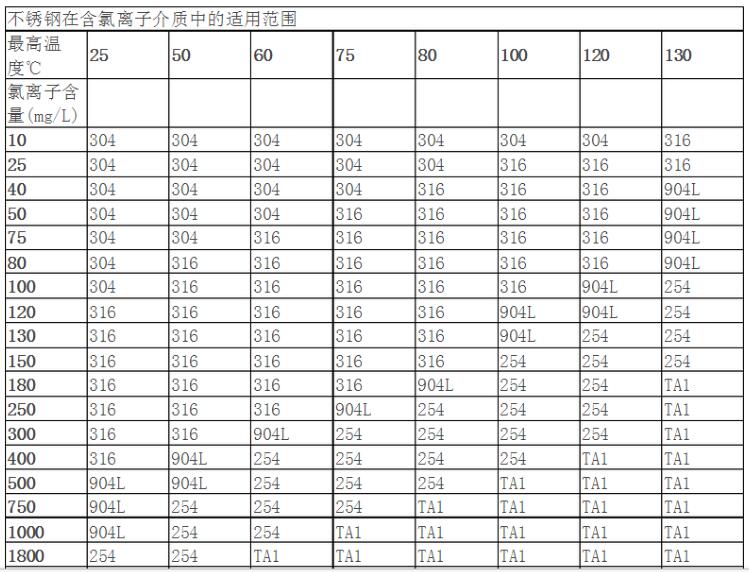

下图为不锈钢、超级不锈钢和钛材所用氯离子环境。

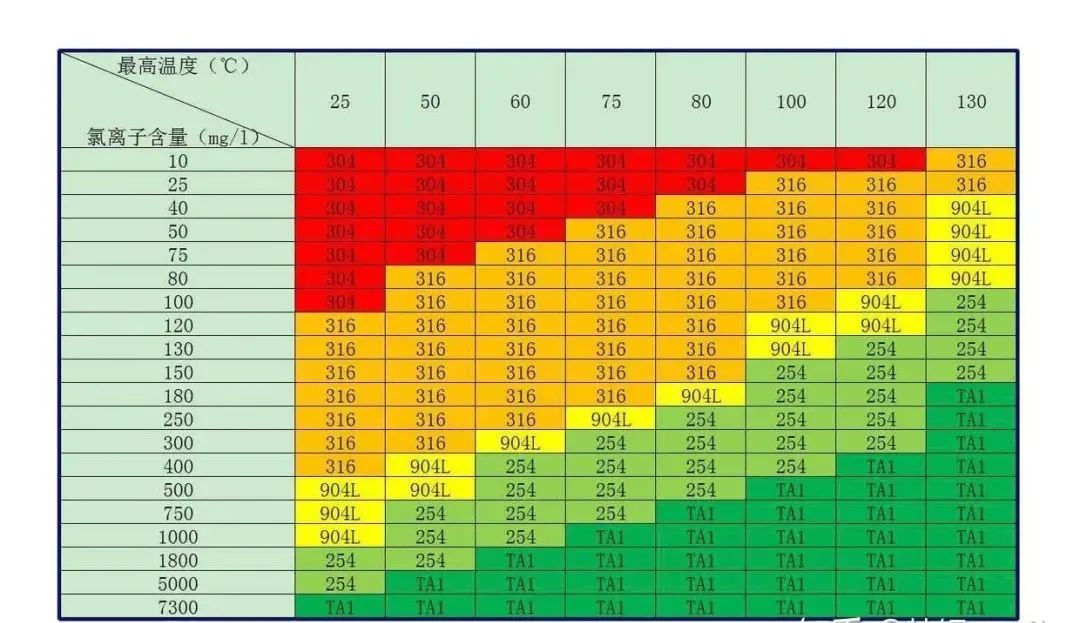

红色为低ppm和低温环境，选用常规不锈钢304，绿色高温和高ppm环境，先用纯钛TA1。
从图表可以看出，耐氯离子腐蚀有个简易的排列：
304<316L<904L<254SMO<纯钛
