当前位置: 首页 > 检测项目 > 金属金相检测 > 宏观金相

检测项目

热门文章

热门标签换一批

低倍组织检验

低倍检组织验又常称为宏观检验,所谓低倍检验是用肉眼或在不大于十倍的放大镜下检查钢材的纵、横断面或断口上各种宏观缺陷的一种方法。通过宏观检验在发现钢中缺陷同时还可以观察钢材组织的不均匀性。钢材中的宏观缺陷大致有如下几种:疏松、偏析、白点、缩孔、裂纹、非金属夹杂、气泡以及各种不正常断口等,以上所述缺陷大多是在钢锭(或连铸坯)的浇注、结晶和热加工过程中形成的,目前检验钢材宏观缺陷的方法主要采用酸浸试验、断口检验、塔形车削发纹检验及硫印试验等。

立即咨询

低倍组织检验项目介绍:

低倍组织检验常用的试验方法如下:

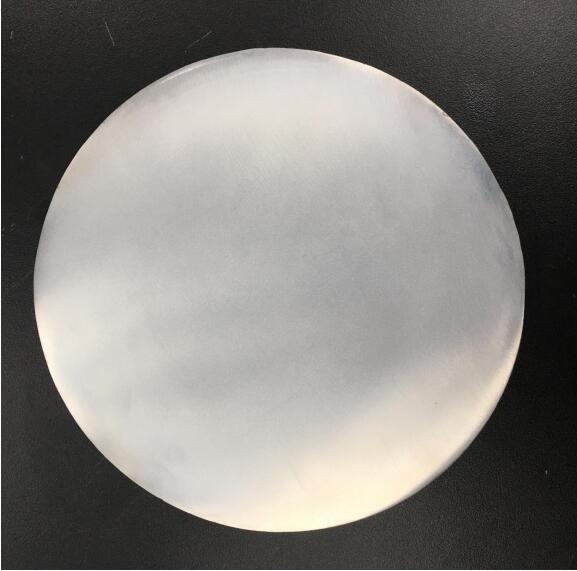

(1)酸浸试验:分热酸浸(70~80℃)和冷酸浸两种。根据不同的钢种采用不同的酸液。检验的内容主要是将钢中的疏松、偏析、气泡、白点和非金属夹杂等显露出来。

(2)塔形车削发纹检验:把规定尺寸的塔形试样进行热酸浸,且于显示沿轧制方向的不一定长度、深度的小裂纹。

(3)硫印试验:在检验的试样上覆以用5%~10%硫酸水溶液浸过的相纸,呈现深棕色印痕,用于检验钢中硫的数量与分布。

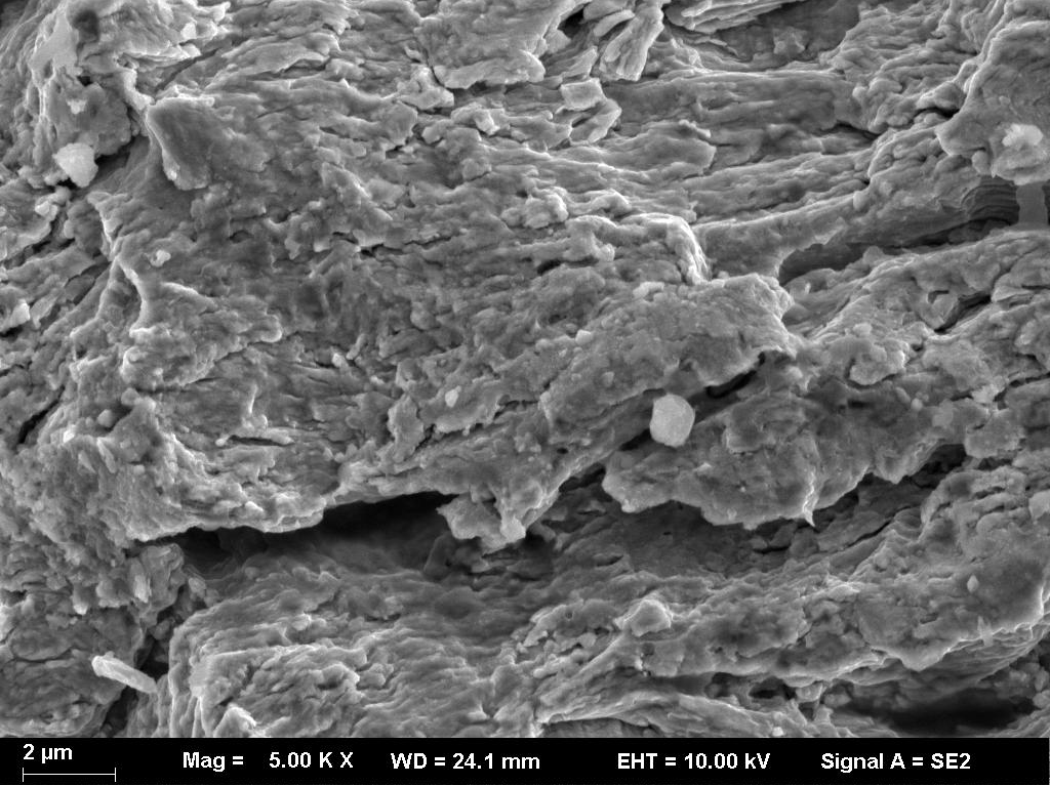

(4)断口试验:是检验钢材宏观缺陷的重要方法之一,可与酸浸检验并用,互相补充。按钢种和检验的要求不同,试样在检验前要经过不同方式的热处理,分淬火断口、退火断口和调质断口,通常都采用淬火断口。在淬火断口上可以发现白点、夹杂、夹层、气孔等缺陷。退火断口用于轴承钢和工具钢,可检查晶粒的均匀细密程度,以显示石墨碳析出、夹杂、缩孔等缺陷。调质断口只用于少数钢材,断口上出现的纤维组织能在一定程度上反映钢的力学性能。


低倍组织检验应用领域:

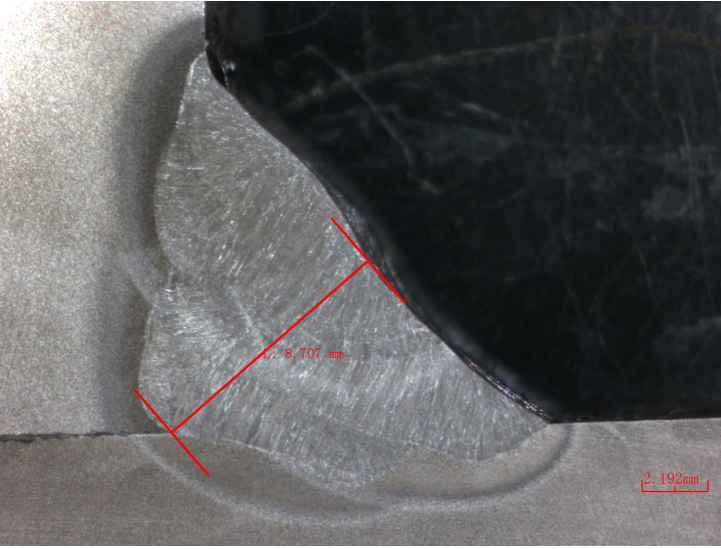

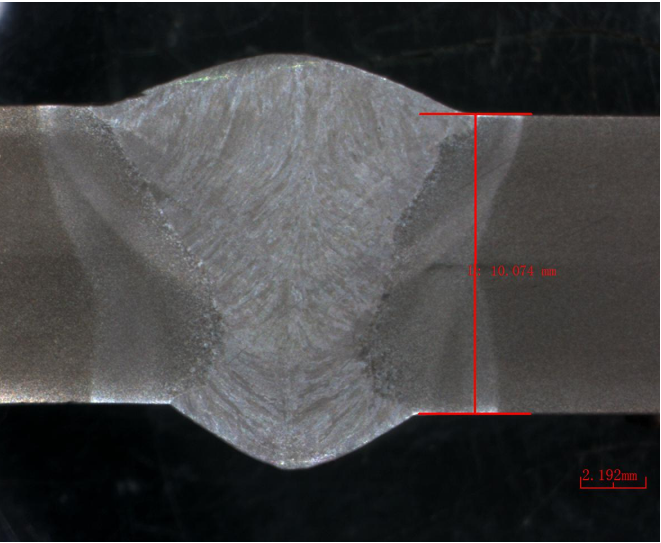

焊接接头、结构钢、圆钢、连铸钢、合金钢等


低倍组织检验检测标准:

GB/T 226-2015 钢的低倍组织及缺陷酸蚀检验法

ISO 4969:1980 钢 用强无机酸蚀剂的低倍放大检验

GB/T 1979-2001 结构钢低倍组织缺陷评级图

YB/T 4002-2013 连铸钢方坯低倍组织缺陷评级图

NB/T 20004-2014 核电厂核岛机械设备材料理化检验方法

YB/T 4003-2016 连铸钢板坯低倍组织缺陷评级图

YB/T 153-2015 优质结构钢连铸坯低倍组织缺陷评级图

ASTM-E381-2001(2012) 棒材、坯段、大方坯和锻件的宏观浸蚀实验标准

GB/T 15711-2018 钢中非金属夹杂物的检验 塔形发纹酸浸法

ISO 3763:1976 钢材 评定非金属夹杂物含量的宏观方法


隐石检测服务流程:

咨询沟通:确认客户检测项目,检测标准,检测要求,并填写测试申请表

提供样品:样品可选择寄送或者上门检测

签约付款:确认委托后,安排打款,收款后通知开案

分析测试:根据测试申请表安排测试

出具报告:根据测试申请表及检测结果出具报告,委托方确认无误后,检测报告签字盖章

寄送报告:检测报告签字盖章后连同发票寄送

增值服务:检测样品保留2个月

我们的优势:

1.报告权威:具有CMA和CNAS资质,特种设备检验检测核准证书

2.设备先进:拥有业内专业检验检测设备300多台

3.专业团队:拥有专业服务及检测团队,业务覆盖全国

4.加工中心: 拥有自己的数控加工中心,满足不同检测项目的加工制样要求


返回列表

相关服务
