焊缝融深检测

焊缝融深检测:进行金属焊接时,焊缝附近的原材料会部分受热融化,融深就是指这部分融化的深度,这与焊接质量有关系,如果融深不够,就会出现焊缝缺陷,焊缝内部的裂缝。如果融深过大,有可能破坏母材,削弱断面。

立即咨询

焊缝融深检测项目介绍:

根据ISO5817标准,B级焊缝余高小于1+0.1t,但最大不超过5mm,C级小于1+0.15t,最大不超过7mm。如果18的板厚,B级焊缝要求小于2.8mm。表示对接焊缝几何形状的参数有焊缝宽度、余高、熔深。

(1)焊缝宽度指焊缝表面与母材的交界处称为焊趾。而单道焊缝横截面中,两焊趾之间的距离称为焊缝宽度。

(2)余高指超出焊缝表面焊趾连线上面的那部分焊缝金属的高度称为余高。焊缝的余高使焊缝的横截面增加,承载能力提高,并且能增加射线摄片的灵敏度,但却使焊趾处会产生应力集中。通常要求余高不能低于母材,其高度随母材厚度增加而加大,但最大不得超过3mm。

(3)熔深在焊接接头横截面上,母材熔化的深度称为熔深。一定的熔深值保证了焊缝和母材的结合强度。当填充金属材料(焊条或焊丝)一定时,熔深的大小决定了焊缝的化学成分。不同的焊接方法要求不同的熔深值,例如堆焊时,为了保持堆焊层的硬度,减少母材对焊缝的稀释作用,在保证熔透的前提下,应要求较小的熔深。

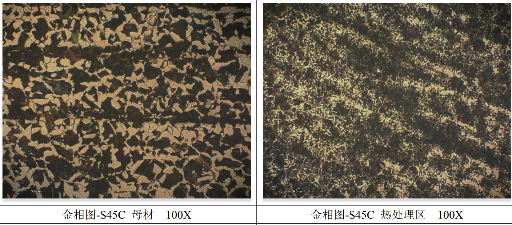

焊缝融深检测案例1

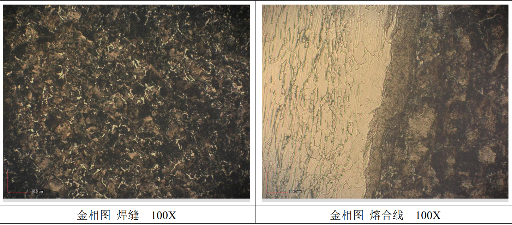

焊缝融深检测案例2


焊缝融深检测应用领域:

焊接件、焊接接头、角焊缝


焊缝融深检测标准:

ISO17639-2003 金属材料焊缝的破坏性试验-焊缝宏观和微观检验

ISO 5817-2014焊接 钢、镍、钛及其合金的熔焊接头(不包括电子束焊) 缺陷质量分级

GB/T 226-2015 钢的低倍组织及缺陷酸蚀检验法


服务流程:

咨询沟通:确认客户检测项目,检测标准,检测要求,并填写测试申请表

提供样品:样品可选择寄送或者上门检测

签约付款:确认委托后,安排打款,收款后通知开案

分析测试:根据测试申请表安排测试

出具报告:根据测试申请表及检测结果出具报告,委托方确认无误后,检测报告签字盖章

寄送报告:检测报告签字盖章后连同发票寄送

增值服务:检测样品保留2个月


我们的优势:

1.报告权威:具有CMA和CNAS资质,特种设备检验检测核准证书

2.设备先进:拥有业内专业检验检测设备300多台

3.专业团队:拥有专业服务及检测团队,业务覆盖全国

4.加工中心: 拥有自己的数控加工中心,满足不同检测项目的加工制样要求
