沸腾氯化镁应力腐蚀试验-隐石检测第三方检测机构

沸腾氯化镁应力腐蚀试验

一.检测标准

 GB/T17898-1999 不锈钢在沸腾氯化镁溶液中应力腐蚀试验方法

ASTM G36-1994(2013) 评估在沸腾的氯化镁溶液中金属及合金的抗应力-腐蚀-断裂性的标准实施规程

二、适用产品：不锈钢

三、取样要求：

1、板状试样尺寸：厚1~3mm，宽10mm或15mm，长75mm。

2、如果试样厚度超过3mm，则仅切削一面，使厚度达到3mm，将非切削表面作为试验表面。

3、试样的加工采用对于材质影响少的锯切等方法。在剪切的情况下，对切口断面进行切削和磨削加工，以消除剪切影响。加工后的试样根据试验目的需要，进行消除残余应力影响的热处理。

4、整个试样的表面用GB/T2481.1规定的水砂纸依次打磨到W40号。然后用适当溶剂除油、洗净。       四、测试条件：

1、试验溶液用GB/T 672中规定的分析纯氯化镁加蒸馏水或去离子水配制，所使用的氯化镁20%水溶液的pH值在常温下必须在3~7的范围内。加热并调整其沸点为143℃±1℃，该氯化镁溶液的浓度约是42%。根据实验要求也可调整沸点为155℃±1℃，其浓度约为45%。

2、在整个试验期间里，试验溶液的沸点在143℃±1℃。根据实验要求，试验溶液沸点也可保持在155℃±1℃。

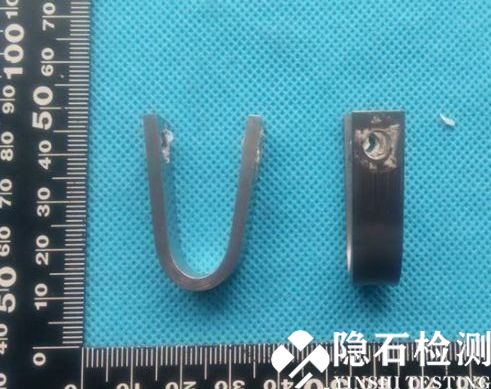

3、试样用半径8mm的压头在滚柱压模上弯曲成U型并使其两臂平行，之后，用适当的夹具将两臂间的宽度压缩5mm来施加应力，在紧固夹具与试样之间垫入适当的绝缘材料。然后用5~15倍放大镜检查试样是否有表面缺陷。并用适当的溶剂除油待用。加载方式如图所示：

4、在试验溶液完全沸腾以后，放入施加应力的试样，这个时候作为试验开始时间。一个试验容器中最多放两个试样，不同的钢种（如奥氏体不锈钢、双相不锈钢等）不能放入同一个容器中。

五、结果评定：

宏观裂纹发生时间：试验开始到用放大镜看到有裂纹产生所需要的时间

试样裂纹贯穿时间：试验开始到裂纹穿透式样的宽度所需要的时间

观察间隔为24小时，一般测评定为在规定时间内看试样有无裂纹。
