400-060-6098

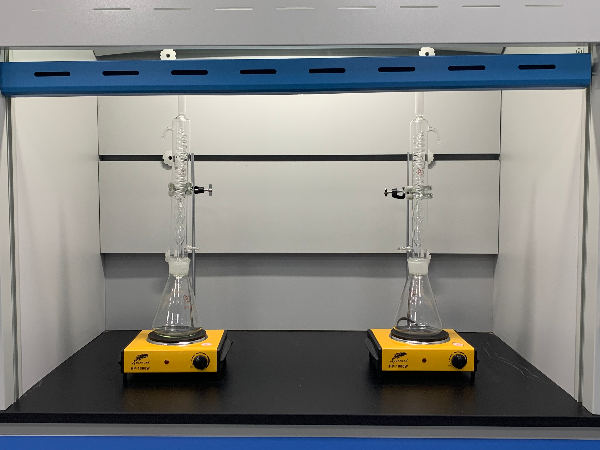

奥氏体不锈钢焊接后,在离焊缝不远处会产生严重的品间腐蚀.这是由于在焊缝周围有一个温度为450℃-800℃的热影响区,在热影响区内沿品界析出 (Gr,Fe)23C6型碳化物,从而使晶界产生贫铬区.当析出时间不太长时,由于铬的扩散速度较慢,贫铬区得不到恢复,使品界附近的含铬量降低到n/8限度以下,因而耐蚀性能显著下降。
晶间腐蚀不但在铬钢和Cr-Ni钢中出现,而且在Ni、Cu、A基合金中也存在.当奥氏体不锈钢在450℃-800℃下工作或进行人工时效时也会出现晶间腐蚀.含碳量较高及含有非碳化物形成元素Ni、Si、Co等会促进形成晶间腐蚀;含碳量较低及含有碳化物形成元素Mn、Mo、W、V、Nb等阻碍形成品间腐蚀.
防止奥氏体不锈钢晶间腐蚀的措施有:
1、降低钢中的碳量;
2、钢中加人强碳化物形成元素(T、Nb),形成特殊碳化物,消除品间贫铬区;
3、经1050℃ -1100℃淬火,以保证固溶体中碳和铬的含量.
