什么是压力安全阀,关于安全阀的全面解释

发布时间:2022-09-15 访问量:567次 来源:隐石检测

什么是压力安全阀?

压力安全阀,也称为弹出阀,是一种泄压装置 (PRD),用于在容器中的压力达到规定值时释放气体或液体,从而释放压力预先确定的设定点。安全阀的目的是成为保护设备、环境和最重要的人员的最后一道防线。与 压力调节器不同,压力安全阀应作为防止事故发生的最终措施,而不是始终保持压力。因此,压力安全阀受到严格监管,必须符合 ASME 规范要求。

由于 PSV 的重要性,阀门必须能够在任何条件下随时操作。压力安全阀的操作不能依赖电源,因此在停电的情况下也可以操作。因此,所有压力安全阀最终都依靠过程流体来打开和关闭阀门。根据 PSV 是弹簧式还是先导式,阀门操作的细节会有所不同。

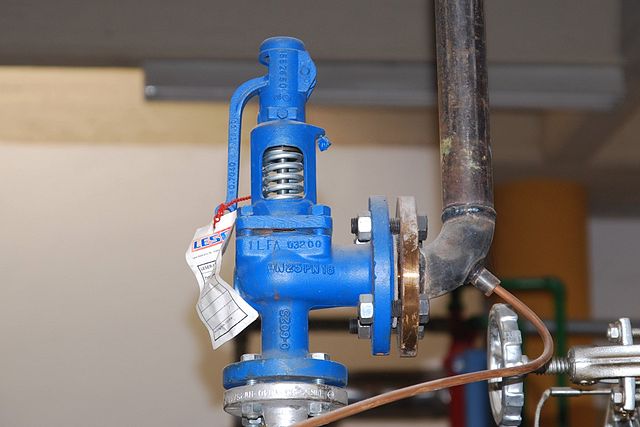

压力安全阀

弹簧式安全阀和先导式压力安全阀的操作有什么区别?

在弹簧加载的 PSV 中,也称为直接操作,阀门由弹簧力关闭,弹簧力由调节螺钉压缩。这会向主轴施加压力,使阀盘与喷嘴座保持密封。只要弹簧力大于过程流体施加的力,阀门就会保持关闭。

在过压事件中,过程流体的力将克服弹簧力,并且阀瓣将不再密封到阀座上。当刚刚达到设定点压力时,阀门将发生泄漏。链接可能会在被看到之前被听到。随着压力继续增加到设定点以上,阀门会突然弹出(因此得名弹出阀)并减轻容器的压力。

与先导式 PSV 相比,弹簧式调节器更适合具有高压设定点和腐蚀性过程流体的应用。弹簧操作阀对背压敏感,在不存在背压的应用中效果最佳。

先导式压力安全阀与弹簧式压力安全阀具有相似的设计和相同的组件,但增加了附加的先导。与直动式不同,先导式 PSV 依靠先导器向主阀发出打开和关闭的信号。在正常情况下,压力在主阀入口处被吸收并被发送到主阀上方的圆顶。该入口压力向圆顶施加足够的力以保持主阀座关闭。一旦达到设定压力,指挥器就会启动,指挥器将打开以释放过压。

先导式安全阀推荐用于具有波动或大量背压的应用,因为它能够释放压力并防止循环。对于需要低累积率的设备,先导式操作也是一个不错的选择,因为先导式允许在接近设定点的情况下运行而没有任何泄漏。

压力安全阀 (PSV) 和泄压阀 (PRV) 有什么区别?

根据公司标准,压力安全阀 (PSV) 和泄压阀 (PRV) 这两个术语在整个行业中经常可以互换使用。尽管 PSV 和 PRV 最终服务于相同的目的,但它们的运行方式、容量和设定点存在一些差异。

泄压阀通常设置为高于最大工作压力 10%,与压力增加成比例地打开。压力安全阀通常设置为高于最大工作压力的 3%,几乎可以立即对超压做出响应,从而完全打开。泄压阀通常也由操作员控制,而压力安全阀无需操作员提示自动开启。

压力安全阀和泄压阀在某些情况下都称为安全泄压阀。从技术上讲,安全泄压阀具有 PSV 和 PRV 的特性,可用于任何一种应用。

虽然 PSV、PRV 和安全泄压阀在整个行业中的引用方式不同且可互换,但了解技术术语的差异非常重要,这样您就可以确保购买的阀门以对您的安全和高效的方式运行应用。

选择压力安全阀时应该考虑哪些因素?

由于压力安全阀在保护设备和人员安全方面发挥着如此重要的作用,因此必须为您的应用选择最好的阀门。购买前需要考虑几个因素:

设定压力- 您需要确定设定压力,即压力安全阀需要打开的压力点。

温度- 温度影响过程介质的体积,也决定了阀门部件所需的材料。

背压- 背压的大小将决定您需要哪种类型的 pf 压力安全阀。

应用- 您的应用和您正在使用的过程介质类型(蒸汽、气体、液体)也将在选择具有正确组件的阀门时发挥作用。

连接尺寸 -安全阀有多种连接尺寸和类型。阀门尺寸需要与您的入口尺寸和排放管道一样大。您还需要确定您的连接类型。

所需容量- 确定最大容量对于确保阀门的安全性至关重要。压力安全阀有其限制,因此请务必验证您的 PSV 是否可以保留应用的最大容量。
