不锈钢点腐蚀试验

不锈钢点腐蚀试验主要检测不锈钢和含铬的镍基合金在含氯的氧化环境中的耐点腐蚀性能。点腐蚀对不锈钢的破坏性是非常大的，特别是水厂和管道，如果氯离子含量超过1000ppm以后可能就会对不锈钢产生点腐蚀，导致穿孔现象产生。

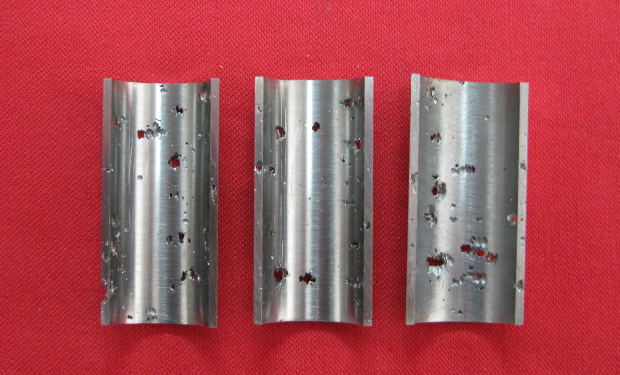

304不锈钢点腐蚀穿孔

不锈钢点腐蚀基本原理：在金属表面局部地区出现向纵深发展的腐蚀小孔，其余地区不腐蚀或腐蚀轻微，这种腐蚀形态叫点蚀。金属表面钝化膜局部(如拉伤、磨损、夹杂、不均匀性等)有缺陷，再钝化又受到阻止，有缺陷的区域和没有缺陷的区域电位不一样，有缺陷的部分成为活化的阳极，周围区为阴极区，形成闭塞电池，因阳极面积非常小，电流密度很大，在金属表面形成点蚀核，随后溶解下来的金属离子水解生成H+并使局部溶液的pH值下降，加剧金属的溶解，使点蚀扩大、加深，直至穿孔。

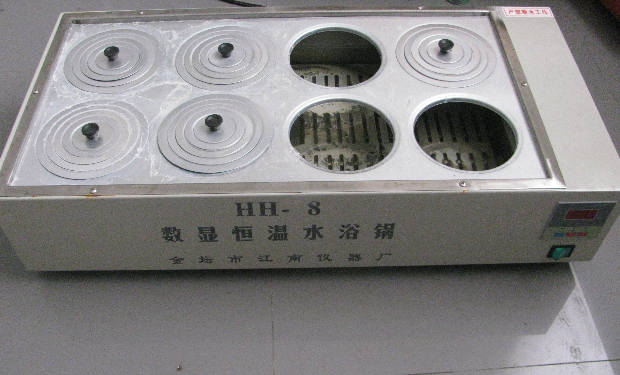

数显恒温水浴锅

点腐蚀检测过程：在1L的烧杯中倒入600ml约6%的三氯化铁溶液，将烧杯放入恒温水浴锅中，恒温至试验温度(一般为22℃或55℃);将样品逐个放入样品架中，并在样品架上做好标记 ;将样品架放入锥形瓶中，连续试验72小时后将样品取出、去除腐蚀产物、干燥、称重，观察分析表面形貌，进行点蚀评定并计算腐蚀速率。

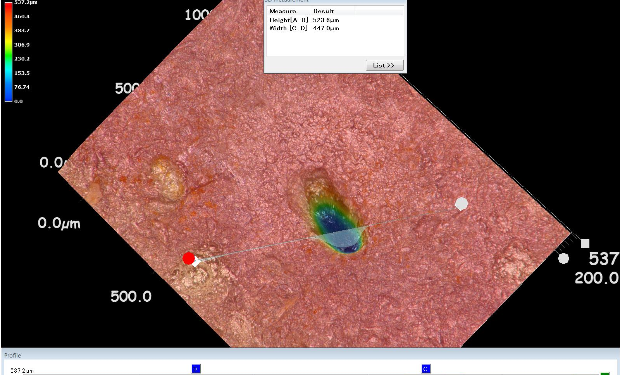

点蚀坑三维形貌

样品尺寸：标准尺寸：25mm×50mm;一个试验中的全部试样应具有同一尺寸，试样的总表面积应在10cm2以上，参考尺寸为(30~50)mm×(20~30)mm×(实际厚度~5mm)

隐石检测专业第三方检测检测，专注金属腐蚀检测，检测项目包括：晶间腐蚀试验、不锈钢点腐蚀试验、高温高压腐蚀试验、SSC试验、HIC试验，为中石化、中海油提供配套检测服务
