金属冲击试验为什么要开缺口呢？

金属冲击试验是用以测定金属材料抗缺口敏感性(韧性)的试验。制备有一定形状和尺寸的金属试样，使其具有U形缺口或V形缺口，在夏比冲击试验机上处于简支梁状态，以试验机举起的摆锤作一次冲击，使试样沿缺口冲断，用折断时摆锤重新升起高度差计算试样的吸收功，即为Aku和Akv.可在不同温度下作冲击试验。吸收功值(焦耳)大，表示材料韧性好，对结构中的缺口或其他的应力集中情况不敏感。对重要结构的材料近年来趋向于采用更能反映缺口效应的V形缺口试样做冲击试验。

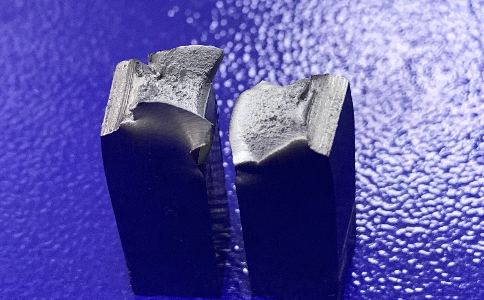

金属冲击试验为什么要开缺口呢？

1，冲击吸收功不同：

夏比V形缺口所测得的冲击吸收功用Akv表示。

夏比U形缺口试样所测得的冲击吸收功用Aku表示。

2，缺口大小不同：

夏比V形缺口尖锐。夏比U形缺口平缓。

3，冲击功形成原因不同：

U形试样，进行冲击试验时，其冲击功大部分消耗于裂纹的形成。

V形缺口试样，其冲击功大部分消耗于裂纹的扩展。

夏比冲击试验，以测定金属材料抗缺口敏感性的试验。制备有一定形状和尺寸的金属试样，使其具有U形缺口或V形缺口，在夏比冲击试验机上处于简支梁状态，以试验机举起的摆锤作一次冲击，使试样沿缺口冲断，用折断时摆锤重新升起高度差计算试样的吸收功，即为Aku和Akv。

可在不同温度下作冲击试验。吸收功值大，表示材料韧性好，对结构中的缺口或其他的应力集中情况不敏感。对重要结构的材料，近年来趋向于采用更能反映缺口效应的V形缺口试样做冲击试验。

V形缺口相比同种材料试验得到冲击韧度比U形的低很多。V型应力相对集中，当试样受到冲击时，就显得更敏感。至于为何新标准多采用V型试样，除上述原因外，试样加工技术的提高亦是其中之一，现在加工V型缺口已有专用拉床，加工精度能达到规定要求。一般来讲, 塑韧性高(Akv大于20J)的及有低温韧性要求金属材料采用V型; 塑韧性中等的,采用U型;塑韧性差的, 不开缺口.
