国家标准中规定、金属材料焊接接头的弯曲及压扁试验是对焊接接头进行横向正弯及背弯、横向侧弯、纵向正弯及背弯、管材压扁等试验,从而确定接头拉伸面上的塑性和缺陷焊接接头正弯是指受拉面是焊缝正面的弯曲;背弯是指受拉面是焊缝背面的弯曲,主要是检验焊缝根部的焊接质量;而侧弯是指受拉面是焊缝纵剖面的弯曲、检验焊缝与母材间的结合强度、以及多层煤时的层间缺陷。
焊接接头的弯曲试样按试样长度与焊缝轴线的相对位置可分为横弯试样、纵弯试样;按弯曲试样受拉面在焊缝中的位置可分为正弯试样、背弯试样和侧弯试样。横弯试样即焊缝轴线与试样纵轴垂直的弯曲试样。纵弯试样即焊缝轴线与试样纵轴平行的弯曲试样。正弯试样即试样受拉面为焊缝正面的弯曲试样。对于双面不对称焊缝,正弯试样的受拉面为焊缝最大宽度面:对于双面对称焊缝,先焊面为正面。正弯试样用以考核焊缝的塑性及熔合线的接合质量。背弯试样即试样受拉面为焊缝背面的弯曲试样。背弯试样以考核单面焊缝,如管子对接,小直径容器纵、环缝的根部焊接质量。侧弯试样即试样受拉面为焊缝纵剖面的弯曲试样。侧弯试样用以考核焊层与母材金属之间的结合强度,堆焊过渡层、双金属接头过渡层以及异种钢焊接接头的脆性、多层焊的层间缺陷。

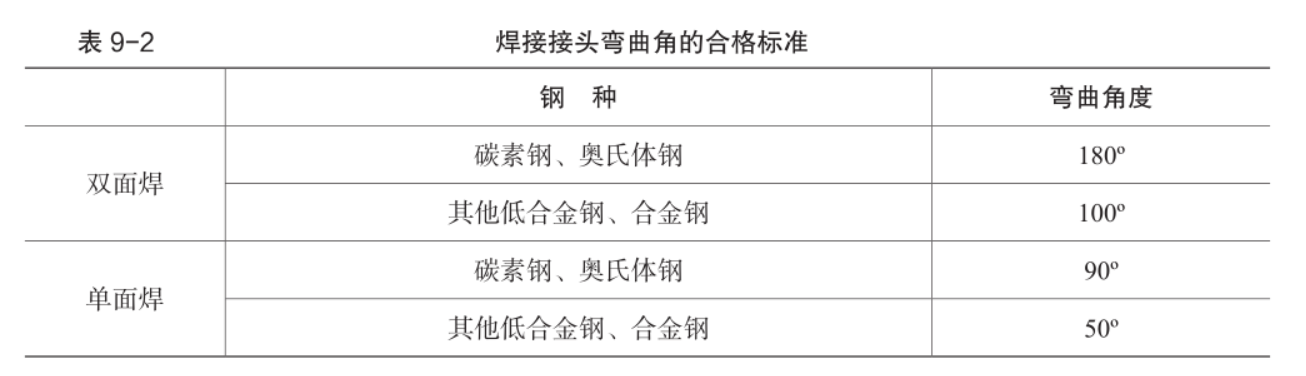

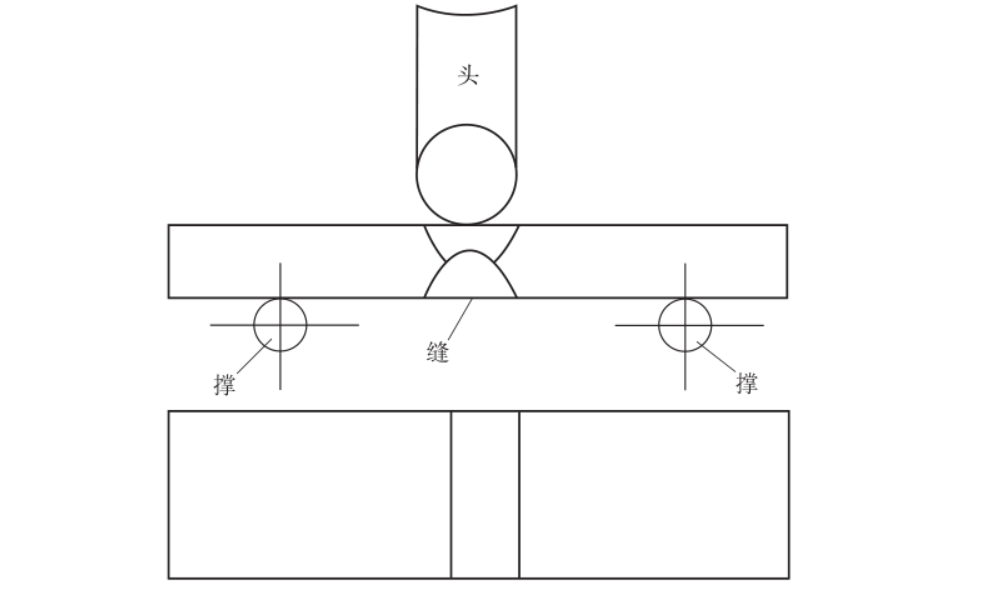

弯曲试样按照GB/T2653-2008《焊接接头弯曲试验方法》规定的加工方法和加工尺寸进行制作,其形状应符合要求.如图所示。焊缝的正背面均应采用机械加工的方法修整使之与母材原始表面平齐。
弯曲试验适用于平面材料,一般以三点弯曲为主,但是少部分客户要求四点弯曲来测试现在我们来区分三点弯曲和四点弯曲的区别。
一般有两种加载应力的方式,即三点弯曲和四点弯曲,不同的加载方式得到的抗弯强度亦不同,两者加载方式各有优劣。三点弯曲加载方式简单,但由于加载方式集中,弯曲分布不均句,某处部位的缺陷可能显示不出来,达不到效果;四点弯曲则弯矩均匀分布,试验结果较为准确,但是压夹结构复杂,工业生产中较少使用。
三点弯曲定义:测量材料弯曲性能的一种试验方法。将条状试样平放于弯曲试验夹具中形成简支梁形式,支撑试样的两个下支撑点间的距离视试样长度可调,试样上方只有一个加载点。
四点弯曲定义:测量材料弯曲性能的一种试验方法。将条状试样平放于弯曲试验夹具中形成简支梁形式,支撑试样的两个下支撑点间的距离视试样长度可调、试样上方有两个对称的加载点。
