当前位置: 首页 > 新闻资讯 > 技术交流

新闻资讯

热门文章

热门标签换一批

什么是高温拉伸试验?高温拉伸试验有哪些要求?

发布时间:2022-05-07 访问量:218次 来源:隐石检测

什么是高温拉伸试验?高温拉伸试验有哪些要求?

高温拉伸试验

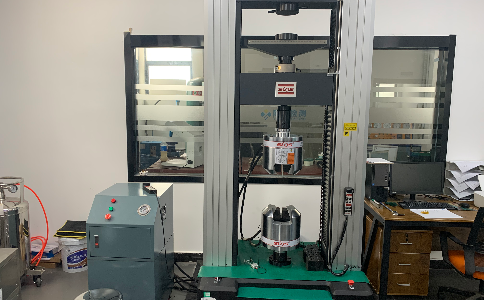

高温拉伸试验是通常进行设计温度的高温下进行的拉伸试验。高温拉伸试验时,除考虑应力和应变外,还要考虑温度和时间两个参量。温度对高温拉伸性能影响很大,因此对温度的控制要求很严格。试样一般采用电炉加热,炉子工作空间要有足够的均热带,用仪表进行自动控制温度。

高温拉伸试验的样品要求:

为了保证轴向加力和减小夹头尺寸便于安装引伸计。圆柱形试样头部应采用螺纹联接;平板状试样头部应采用销钉联接。高温引伸计通常有三个部分,即与试样凸肩相连的夹持部分、将试样变形传到炉外的引伸杆和在炉外进行变形测量的变换器。

高温拉伸试验的拉伸速率要求:

高温拉伸试验时,试样施力的时间,即拉伸速度对拉伸性能有显著影响。为此,高温拉伸试验时必须将试样的拉伸速度控制在规定范围内。在国家标准中规定,测定非比例抗拉强度和屈服强度时,屈服期间试样标距内应变速率应在(0.001~0.005)/min范围内,尽量保持某个恒定值。在不能控制应变速率的情况下应调节应力速率,使在弹性范围内应变速率保持于0.003/min之内,但应力速率不应超过300MPa/min。仲裁试验采用中间应变速率。屈服后或不测规定非比例拉伸强度和屈服强度时,应变速率在(0.02~0.20)/min之间保持恒定。


相关标签: 金属拉伸检测 , 高温拉伸试验 , 室温拉伸

返回列表
