400-060-6098

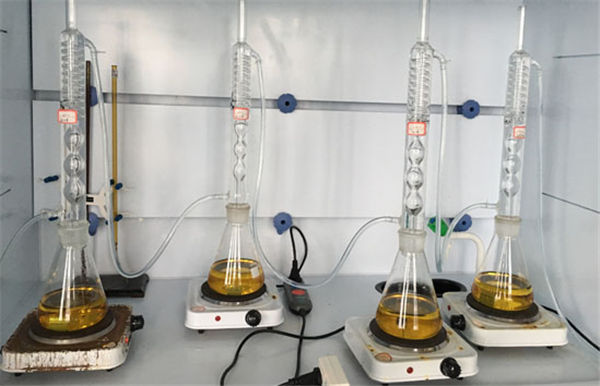

σ相晶间沉淀理论:对于低碳高铬高钼不锈钢，不存在铬不良条件，但在650 ~ 850℃热处理时，会形成42 ~ 48%的铬σ相FeCr金属间化合物。在过钝化电位下，相腐蚀严重。阳极溶解电流急剧上升。σ可能是相本身的选择性溶解。σ相FeCr金属间化合物只能溶解在强氧化介质中。因此，必须用65%的强氧化沸腾硝酸检测这类腐蚀，使不锈钢的腐蚀电位达到过钝化区。
晶间腐蚀的特点是当金属表面没有损伤时，晶粒间的结合力和金属的脆响已经丧失。在严重的情况下，只要轻轻敲击，它就会碎成粉末。
晶间腐蚀:金属材料在特定腐蚀介质中沿晶界发生的局部选择性腐蚀。晶界是不同晶粒之间的边界。由于晶粒有不同的取向，原子在结处的排列必须逐渐从一个取向转变为另一个取向。因此，晶界实际上是一种“表面”不完整的结构缺陷。由于晶格畸变的增加，晶界处原子的平均能量高于晶内。较高的能量称为晶界能。纯金属晶界在腐蚀介质中的腐蚀速率比晶体的腐蚀速率快，这是因为晶界的能量高，原子处于不稳定状态。
根据稀释理论,晶间腐蚀是由于组件的稀释晶界由于容易沉淀的第二阶段的晶界(1)奥氏体不锈钢,铬缺乏是由于晶界Cr23C6阶段的降水,(2)对于Ni Mo合金，ni7mo5在晶界处析出，钼在晶界处含量较低;(3)对于铜铝合金，CuAl2在晶界处析出，导致晶界处铜含量较低。
